Условные обозначения на проекте

Печать RSS Деревом

Tanis
activist
Сообщений: 353
02.06.13 14:41

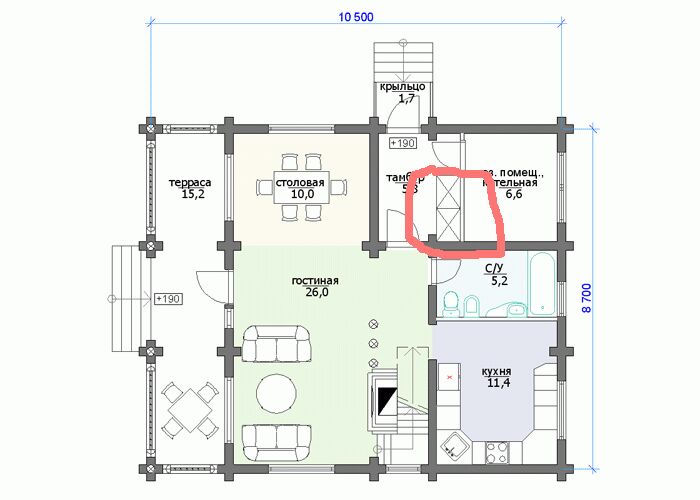

Помогите разобраться с условными обозначениями на проекте (см. изображение). Хотим немного скореектировать проект под себя, в частности сделать вход в котельную как с улицы так и из дома. А с этими обозначениями разобраться не могу. Одно из них похоже на вентиляционное отверстие...
КопироватьСсылка
Рассказать друзьям
Tanis
activist
Сообщений: 353
02.06.13 14:47Ответ на сообщение Условные обозначения на проекте пользователя Tanis
...и второе изображение
КопироватьСсылка
Рассказать друзьям
sarcasmus
junior
Сообщений: 14
02.06.13 14:55Ответ на сообщение Re: Условные обозначения на проекте пользователя Tanis
Шкафчики это.. которые у вас в прихожей стоять будут
КопироватьСсылка
Рассказать друзьям
Tanis
activist
Сообщений: 353
02.06.13 15:26Ответ на сообщение Re: Условные обозначения на проекте пользователя sarcasmus
про второй рисунок я так и заподозрила:) а на первом рисунке тоже шкафчики?
КопироватьСсылка
Рассказать друзьям
Bazys
veteran
Сообщений: 1114
02.06.13 17:11Ответ на сообщение Re: Условные обозначения на проекте пользователя Tanis
По моему, на первом рисунке обычная прихожка с зеркалом и тумбочкой
КопироватьСсылка
Рассказать друзьям
Busfor
member
Сообщений: 77
03.06.13 12:55Ответ на сообщение Условные обозначения на проекте пользователя Tanis
Это схема помещений с расстановкой мебели. Вентканалы здесь не показаны, кроме дымовой трубы камина. Вентканалы можно увидеть на архитектурно-строительных чертежах, то есть в чертежах проекта. А эта схема - просто рекламный информационный материал. Если выбираете первый вариант, то вход внутренний в котельную можно сделаеть, как во втором варианте. А если второй, то крыльцо, как в первом, удлиняем.
КопироватьСсылка
Рассказать друзьям
