Подключ. электроэнергии - Однолинейная схема дома.

ПечатьRSSДеревом

  • Дорогие друзья.
    Строим дом в 15 киллометрах от города по Кемеровской трассе(Байкал), в 1 км за "станцией Мочище", сразу за летным полем ДОСААФ! Встал вопрос подключения электричества. Тех условия уже получили - очень долгое и нудное оформление, но уже на руках. Получаются они в Приобских сетях (офис в матвеевке). Теперь куча вещей и инстанций которые надо пройти.
    Но, самое главное.....

    Необходимо составить однолинейную схему энергоснабжения!!!

    Думается мне еще из физики и универа, что это не сложно, тем более всю проводку уже сделали и делали сами.
    Вопрос:
    Кто нибудь может подсказать по условным обозначениям и тонкостям составления это схемы?
    Уже ничего не помню, да и может здесь что-то другое.....

    П.С. Порекомендуйте недороогие услуги по "ускорению" этого вопроса, если кто сталкивался.....

  • Ответ на сообщение Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    Погуглите. Вот , например.

    Правильный мёд от правильных пчёл.

  • Ответ на сообщение Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    попробуйте позвонить сюда,
    8-913-924-2776, Николай

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Vinni2

    В ответ на: Погуглите. Вот , например.
    Да уже и гуглил и яндексил..... как то не внятно все... Но за ссылочку спасибо....

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя lily_dark

    В ответ на: попробуйте позвонить сюда,
    8-913-924-2776, Николай
    Мерси....

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    Блин.... Ну никак понять не могу....
    Столько вариантов в интернете и все разные с разными обозначениями.
    Подскажите, для коттеджа необходимо рисовать всё со столба и через "гусак" в дом и там щиток с автоматами? Или достаточно только щиток с автоматами?

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    от столба надо рисовать
    сделайте проще: сходите в сети к тем кто вас будет подключать, и спросите у них где проект можно сделать, они вам дадут координаты и потом придираться не будут

    ART DE VIVRE

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Дозорный

    Именно так же сделал, не подумав, сначала. Дали визитку... По звонку мне этот человек выписал счет за однолинейную схему в 12-13 т.р. Просто по всем логикам там дают визитки своих людей, у которых ценник с неба взят. На практике так и получилось!

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    сейчас после смены проснусь и выложу что нарисовал... Надеюсь подскажите по непонятностям!

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    ух, как вовремя темка поднята.. мня тоже это ожидает и тоже в Приобских сетях.

    Тонкий шрам на любимой попе- рваная рана в моей душе!

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя zhuvachka

    блин... куча недочетов нашли.... Сейчас все исправлю и выложу сюда картинку однолинейной схемы...

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    Ну и как исправили? или уже подключились? А заземление Вы тоже сами рассчитывали?

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: А заземление Вы тоже сами рассчитывали?
    Его разве рассчитывают? :eek:

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя новосиBEERец

    Расчет проекта заземления требуют с нас в том же Октябрьском пос.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    и на какое сопротивление расчет должен быть сделан?

    ART DE VIVRE

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: Расчет проекта заземления требуют с нас в том же Октябрьском пос.
    Денег хотят.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Дозорный

    Нужно предоставить в Приобские сети протокол испытаний, чтобы провести испытания нужно сделать заземление согласно проекту. Поэтому не знаю какое сопротивление, в моем проекте не указаны никакие показатели сопротивления.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: Нужно предоставить в Приобские сети протокол испытаний, чтобы провести испытания нужно сделать заземление согласно проекту. Поэтому не знаю какое сопротивление, в моем проекте не указаны никакие показатели сопротивления.
    тогда можете проект выбросить
    что мерить то?
    на какой документ ссылаються Приобские сети?

    ART DE VIVRE

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: в моем проекте не указаны никакие показатели сопротивления.
    Величина повторного заземления не нормируется. Как говорится - лишь бы было, но по проекту.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Дозорный

    [
    тогда можете проект выбросить
    что мерить то?
    на какой документ ссылаються Приобские сети?
    Не ссылаются они ни на какой документ. В ТУ сказано "согласовать проект с Приобскими сетями". Инженеры Приобских сетей мне сказали "Предоставьте протокол испытаний, проект не нужен". Товарищ, который будет делать протокол испытаний, говорит "делайте все, как в проекте". Замкнутый круг. Еще и молниезащиту нужно. А как ее делать, никто не говорит.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя новосиBEERец

    Не повторное заземление (не возле столба)

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: Товарищ, который будет делать протокол испытаний, говорит "делайте все, как в проекте".
    Отказываться надо от таких товарищей. Товарищ в Вашем случае нужен такой, который сделает и проект, и испытание, и согласование и т.д. и т.п.
    В ответ на: Еще и молниезащиту нужно. А как ее делать, никто не говорит.
    Есть и такая бумага. Вам надо?

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя новосиBEERец

    В ответ на:
    В ответ на: Товарищ, который будет делать протокол испытаний, говорит "делайте все, как в проекте".
    Отказываться надо от таких товарищей. Товарищ в Вашем случае нужен такой, который сделает и проект, и испытание, и согласование и т.д. и т.п.
    Видите ли товарищ не такой какой хочется, а из такой конторы, которая требуется.
    В ответ на: Еще и молниезащиту нужно. А как ее делать, никто не говорит.
    Есть и такая бумага. Вам надо?
    Надо.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: товарищ не такой какой хочется, а из такой конторы, которая требуется.
    Ясно. Денег хотят.
    В ответ на: Надо.
    Щас найду.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    Читайте. Только всё подряд необязательно, находите что требуется. Цветом выделены мои пометки, не обращайте на них внимание.
    Из картинок в приложении, насколько я понял, Ваш вариант на самой последней.

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя новосиBEERец

    Большое спасибо, пошла читать:улыб:

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

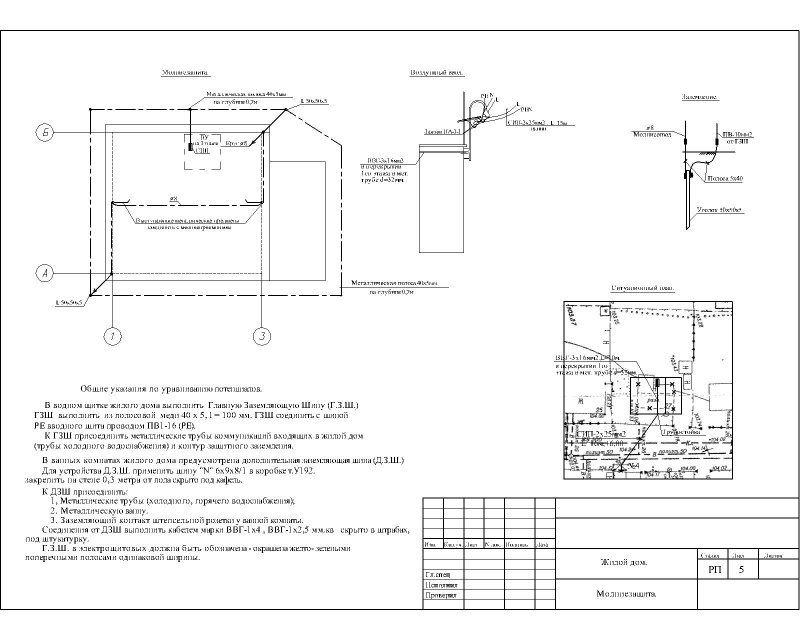

    заземление и молниезащита

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    и еще листик

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя En2y

    Спасибо. Вы делали сами по этой схеме? Как Вы забивали уголки 50*50 5 метров длиной?

  • Ответ на сообщение Re: Подключ. электроэнергии - Однолинейная схема дома. пользователя Зима

    В ответ на: Спасибо. Вы делали сами по этой схеме? Как Вы забивали уголки 50*50 5 метров длиной?
    нет я в своем доме ни заземление ни молниезащиту не делал....
    а это из проекта... видел как люди трубу 50 забивали на 15м. видел как горизонтально трубой пробивали 10м... да что только люди не делают....
    У меня на крайняк труба 15м. d=255 зарыта будет 100% заземление.... Думаю вбейте сколько вобьется.. и главное выводы видимые сделать. 50 уголок достаточно жесткая штука... только вот помойму там есть нармированное повторное заземление толи 4 Ома толи 10Ом.

  • Ответ на сообщение Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    Подскажите как правильно крепятся токоотводы к внешним стенам дома (утеплен фасадным пенопластом). Закладываются в штробу, прямо на стену или на расстоянии от стены?

    Исправлено пользователем Зима (25.09.09 11:06)

  • Ответ на сообщение Подключ. электроэнергии - Однолинейная схема дома. пользователя AKonsulltant

    В данный момоент по 344 приказу правительства РФ требуется:
    ТУ, однолинейная схема, протоколы испытаний ЭТЛ, акт осмотра от сетей и все:миг:
    При наличии ТУ реально за 1-2 недели пользоваться легально эл. энергией и держать на руках договор от ЭнергоСбыта.
    нарушение п.п. 3,4

    Toyota Corolla Levin AE-111, 4A-FE

    Исправлено пользователем SOL (31.10.14 15:26)
