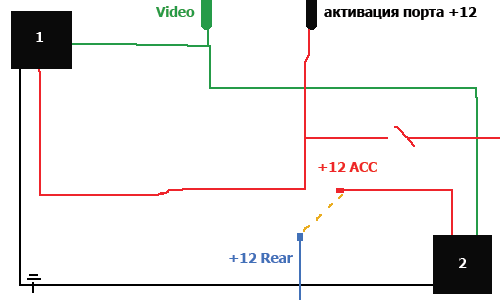

имеется такая схема: "камера 1" и "камера 2"...
первая камера включается с кнопки, следовательно подается питание на "активацию видео порта" и саму камеру - на дисплее появляется изображение
вторая камера должна включаться при подаче напряжения на провод "+12 Rear"
в общем вопрос, уже голову сломал
надо чтобы при подаче питания на "+12 Rear" выключалась бы "камера 1" и попадало питание на "активацию видео порта"...
какая релюха нужна и какая автомобильная может подойти для такой цели?
где купить можно? желательно с разъемом(колодкой)...
КопироватьСсылка
Рассказать друзьям
Vortex82
experienced
Сообщений: 676
25.06.10 15:19Ответ на сообщение реле пользователя RAMMSTEIN
до конца не понял объяснение работы но должна подойти РЭК77 с перекидными контактами и питанием 12В DC
STREAM 2.0 4WD
Sprinter AE110 5A
регуляторы, контроллеры датчики
КопироватьСсылка
Рассказать друзьям
surfix
veteran
Сообщений: 1358
25.06.10 16:01Ответ на сообщение реле пользователя RAMMSTEIN
Кажись самая обычная 3х контактная релюшка. +12Rear подаешь на реле, и она перекидывает питание камеры 1 на камеру 2
Спасайся! "Внешний план атакуэ!"©
КопироватьСсылка
Рассказать друзьям
RAMMSTEIN
veteran
Сообщений: 1074
25.06.10 16:03Ответ на сообщение Re: реле пользователя Vortex82
при поступлении питания на синий "Rear +12" должно прерываться питание камеры 1 (вне зависимости включен или выключен выключатель).
Камера 1 должна включаться только с кнопки (включается она подачей напряжения на "активация порта +12"). Но, вне зависимости от того включена она или нет, при подаче напряжения на "Rear +12" должна прерываться цепь питания "камеры 1", а на "камеру 2" и "активацию порта" должно пойти питание +12
КопироватьСсылка
Рассказать друзьям
surfix
veteran
Сообщений: 1358
25.06.10 16:15Ответ на сообщение Re: реле пользователя RAMMSTEIN
ну ежели независимо от кнопки, тогда 2 группы по 3 контакта надо. 1я группа перекидывает питание с 1й камеры на 2ю, а вторая группа должна дублировать кнопку, чтоб активировался порт.
Спасайся! "Внешний план атакуэ!"©
КопироватьСсылка
Рассказать друзьям
RAMMSTEIN
veteran
Сообщений: 1074
25.06.10 16:31Ответ на сообщение Re: реле пользователя surfix
в принципе да, но тогда если выключена "камера 1", не попадет питание на "активатор порта", следовательно изображения на мониторе не будет
а постоянно подавать на него напряжение не нужно!
КопироватьСсылка
Рассказать друзьям
RAMMSTEIN
veteran
Сообщений: 1074
25.06.10 16:33Ответ на сообщение Re: реле пользователя surfix
В ответ на: ну ежели независимо от кнопки, тогда 2 группы по 3 контакта надо. 1я группа перекидывает питание с 1й камеры на 2ю, а вторая группа должна дублировать кнопку, чтоб активировался порт.
что-то типа того...
а гже такую релюху тогджа найти? что-то подобное у ВАЗов есть?
КопироватьСсылка
Рассказать друзьям
surfix
veteran
Сообщений: 1358
25.06.10 16:40Ответ на сообщение Re: реле пользователя RAMMSTEIN
по автомобильным релюхам не вкурсе. Я работаю с обычной электроникой
Спасайся! "Внешний план атакуэ!"©
КопироватьСсылка
Рассказать друзьям
RAMMSTEIN
veteran
Сообщений: 1074
25.06.10 17:19Ответ на сообщение Re: реле пользователя surfix
а есть такое реле, чтоб припаять к нему можно было проводки?
а то вчера приходил, а у них ножки по миллиметру
ЗЫ. какая должна дыть маркировка у нужного?
КопироватьСсылка
Рассказать друзьям
crew1
experienced
Сообщений: 662
25.06.10 17:45Ответ на сообщение Re: реле пользователя RAMMSTEIN
К реле обычно еще колодку продают, туда провода обжимаются или скручиваются
Toyota Corolla Fielder 2001 1NZ
КопироватьСсылка
Рассказать друзьям
wox
wox
Сообщений: 14763
28.06.10 10:29Ответ на сообщение реле пользователя RAMMSTEIN
Паша, мож тебе поставить сие?
http://stereosib.ru/parkvision-psb-001.html
а срыв потока - лишь потока срыв
КопироватьСсылка
Рассказать друзьям
