Помогите опознать запчасть

Печать RSS Деревом

Yura_18
guru
Сообщений: 4410
21.08.14 20:11

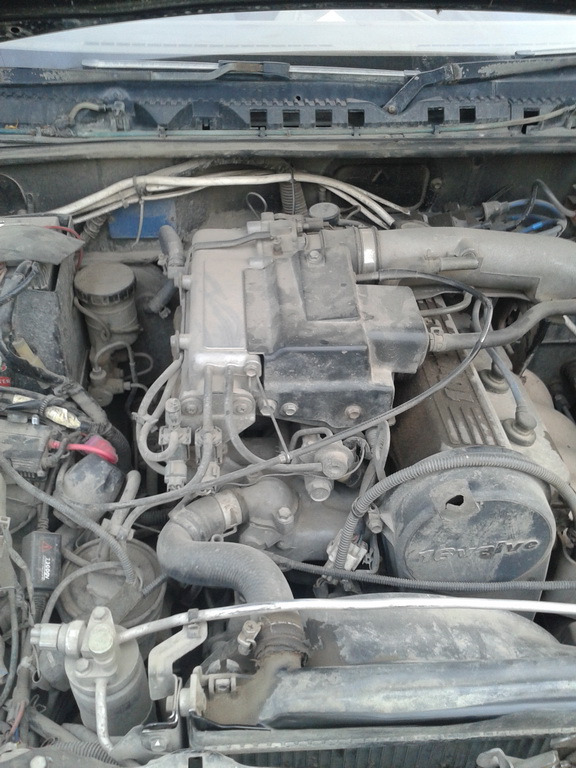

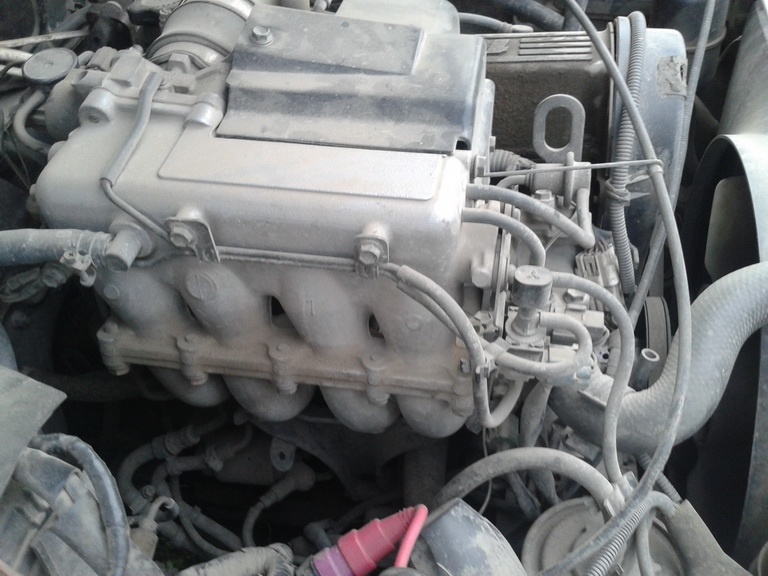

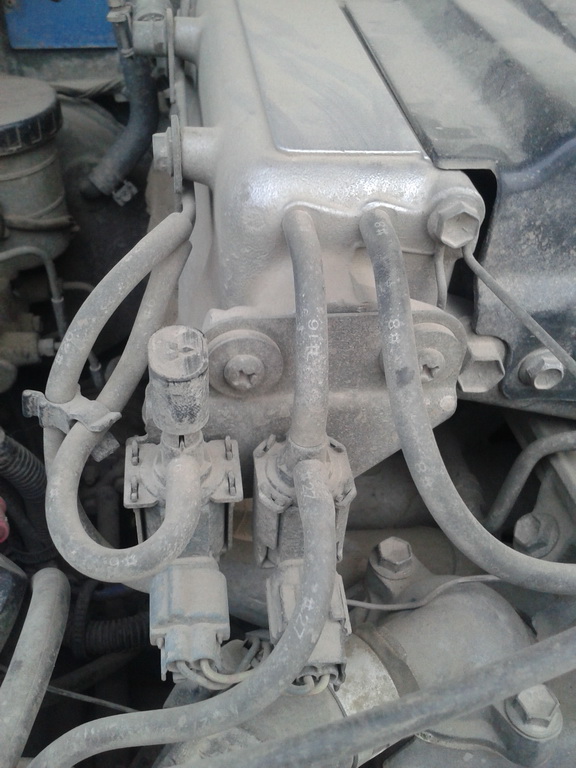

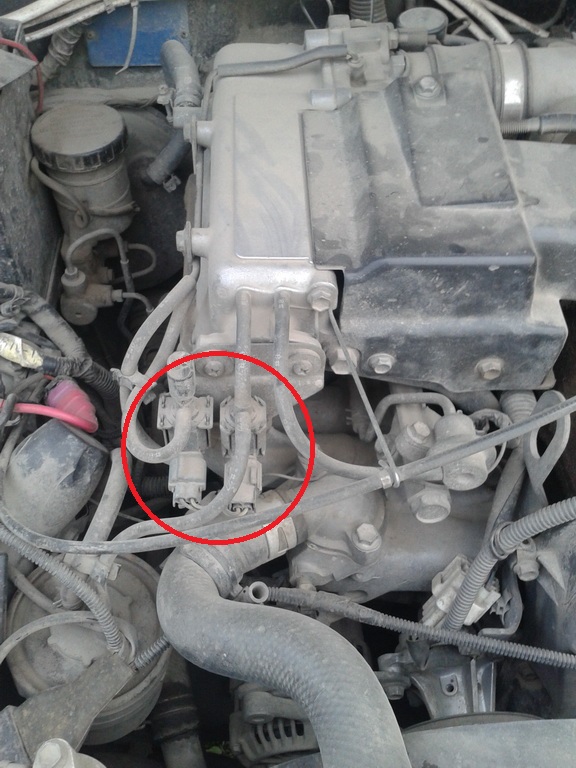

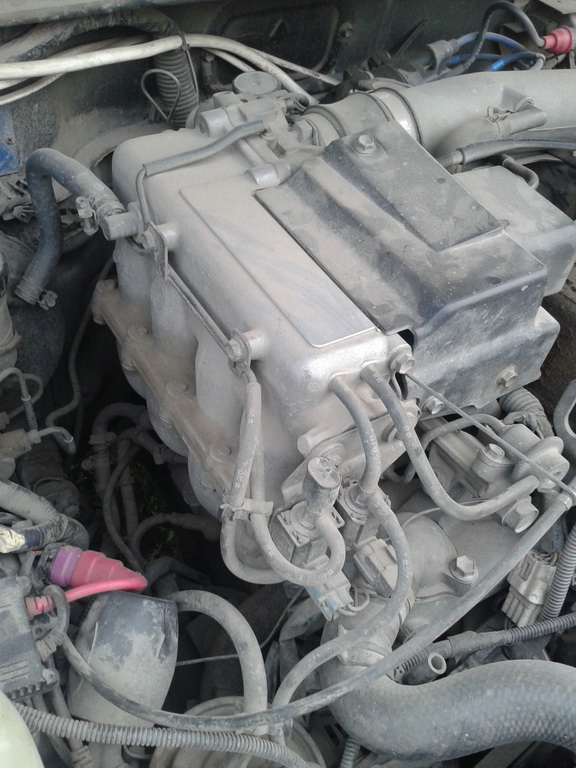

Собственно вопрос что это?

машина сузуки эскудо движек g16a
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Артём
juniоr
Сообщений: 29829
21.08.14 20:15Ответ на сообщение Помогите опознать запчасть пользователя Yura_18
Запчасть выглядит как електрический вакуумный клапан.
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
21.08.14 20:17Ответ на сообщение Re: Помогите опознать запчасть пользователя Артём
а какова его роль?
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Артём
juniоr
Сообщений: 29829
21.08.14 20:23Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
Вакуум включает.
Что там у тебя вакуумом включается? Передок, раздатка...

Хотя, судя по шлангам, он относится к ЕГР или типа того... А судя по эмблеме - к Мицубиси...
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
21.08.14 20:28Ответ на сообщение Помогите опознать запчасть пользователя Артём
в том то и дело что вроде ничего, от сей запчасти все трубки очень тонкие и все так или иначе приходят или на топливную рейку или на коллектор впускной, точнее даже на "емкость" за дроссельной заслонкой.
Раздатка механическая, хабы механика.
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Konstantan
руссо туристо
Сообщений: 41538
21.08.14 20:47Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
нижний трубка куда воткнут? По фото не панятна.
Тишину можно вынести, только когда ты счастлив или спокоен
КопироватьСсылка
Рассказать друзьям
_PREDATOR_
guru
Сообщений: 3749
21.08.14 21:07Ответ на сообщение Re: Помогите опознать запчасть пользователя Konstantan
От правой "фигни" трубка же идет к бачку адсорбера?
Hyundai Getz 1,6 МКПП, Suzuki Grand Vitara 2,4 АКПП
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
21.08.14 21:35Ответ на сообщение Re: Помогите опознать запчасть пользователя Konstantan
темно уже, утром глягу, но верхняя с левого "что-то там" идет на прямую в дроссельную заслонку, по дороге соединяясь шлангом без всяких хомутов, от сюда делаю вывод что давления там нет. Еще немного смущает значок митсубище на "ручке".
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Konstantan
руссо туристо
Сообщений: 41538
21.08.14 21:41Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
смущает значок митсубище на "ручке"
Тишину можно вынести, только когда ты счастлив или спокоен
КопироватьСсылка
Рассказать друзьям
_PREDATOR_
guru
Сообщений: 3749
21.08.14 22:01Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
Через один шланг пары бензина попадают в адсорбер, через другой возвращаются в магистраль. "Эти штуки" скорее всего - электромагнитные клапаны.
Топливная же с "обраткой"?
Hyundai Getz 1,6 МКПП, Suzuki Grand Vitara 2,4 АКПП
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
21.08.14 23:03Ответ на сообщение Помогите опознать запчасть пользователя _PREDATOR_
топливная да с обраткой, а вот про адсорбер не понял.
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Lia
veteran
Сообщений: 1333
21.08.14 23:08Ответ на сообщение Помогите опознать запчасть пользователя _PREDATOR_
Угу, электромагнитные клапаны. Правый работает на продувку адсорбера. А левый фиг знает что продувает )), не понятно куда трубка уходит
Kia Rio
Потылицына 11
КопироватьСсылка
Рассказать друзьям
mivlad
veteran
Сообщений: 1306
22.08.14 09:41Ответ на сообщение Помогите опознать запчасть пользователя Yura_18
На что Гугл дал нам Поиск? Вторая же картинка в результатах запроса «g16a» ведёт на страницу, где всё пронумеровано и подписано. Один — клапан продувки адсорбера, другой — EGR.
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
22.08.14 11:02Ответ на сообщение Re: Помогите опознать запчасть пользователя mivlad
о! Спасибо!
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Гуманист
guru
Сообщений: 4846
22.08.14 12:14Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
кстати если просохатить момент умирания этого клапана, или же забивки атсорбера, то бензонасос при работе создаёт адский вакуум в баке, бак плющится унутрь и ломает топливоприёмник
усё, приехали, проходили неоднократно, на многих эскудиках
косьвенный признак начала сего процесса - начинает активно лезть вверх стрелка показометра топлива, так что можно ещё успеть пресечь до ахтунга
правильное решение по устранению сего трабла, поменять крышечку бака на ту что с клапаном, ну или в родной дырочку милиметровым свёрлышком проковырять
Suzuki Jimny 1.5 JB43W "квадрацикл с крышей" автомат, лифт 2.5", колёса 28" АТ,МТ, лебёдка T-max 6500. рация CB-27
Nissan Patrol Y-60 TD42 механика, все блоки ARB,бодик,лифт, колёса 35"МТ,мехлебёдка
КопироватьСсылка
Рассказать друзьям
Yura_18
guru
Сообщений: 4410
22.08.14 12:26Ответ на сообщение Помогите опознать запчасть пользователя Гуманист
В баке и так стоит крышка с какой-то дырочкой, родную сестра на заправке забыла)
Так что по данным признакам работает он или нет не определить уже.
Вообще заинтересовал вопрос этих клапанов так как просматривал все шланги и трубки на предмет дырок, так вот на обоих клапанах все шланги просто так надеты, нет не одного хамута, собственно похоже и не было. Зато в процессе поисков наткнулся на не затянутый хамутик воздуной системы, на "непонятно для чего весяцем бачке" воздуховода, от туда похоже прилично тянуло воздух в обход датчика.
Невозможное возможно.........

Solaris '12 1.6 сток
Escudo '94 1.6 OffRoad
КопироватьСсылка
Рассказать друзьям
Гуманист
guru
Сообщений: 4846
22.08.14 12:54Ответ на сообщение Re: Помогите опознать запчасть пользователя Yura_18
хомутиков там не надо, там разряжение, просто когда ты тапку давишь, клапан открывается и просасывает в коллектор воздух из адсорбера, к которому трубочка вентиляции бака прицеплена
а непонятно для чего висящий бачок, это для меня тоже загадка, у себя устранил подобную хрнень когда хобот ставил, ничё не поменялось
подозреваю что это какая-то аккустическая настройка впуска, что бы не выл и не свистел
Suzuki Jimny 1.5 JB43W "квадрацикл с крышей" автомат, лифт 2.5", колёса 28" АТ,МТ, лебёдка T-max 6500. рация CB-27
Nissan Patrol Y-60 TD42 механика, все блоки ARB,бодик,лифт, колёса 35"МТ,мехлебёдка
КопироватьСсылка
Рассказать друзьям
