Клуб Сантехник-сан. (часть 3)

  • Занизить отводы от стояка, далее байпас (он будет выполнять роль не только перемычки, но и компенсатора). После краны, и петля до туалета. От её верхней части запитываем два ПС с нижними подключениями.
    Либо для компактности вместо смещённого байпаса используем сильфон, который и будет компенсировать тепловые удлинения стояка...но будет значительно дороже.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Ещё, как вариант, аналогичен первому, но с диагональным подключением каждого ПС: так же байпас, либо сильфон, далее отводы с кранами- верхний на уровне либо выше верхних подключений, нижний, соответственно на уровне нижних, либо ниже.
    P.s. можно и без петли, а просто отводы.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

    Исправлено пользователем Толмач (13.12.17 23:37)

  • Не совсем понял, про верхнюю часть петли, попытался изобразить на рисунке. И самое интересное подача воды у меня снизу.

    Исправлено пользователем Fotansk (13.12.17 23:46)

  • Можно и так, однако при таком подключении ближний к стояку ПС будет более горячим.
    Я же имел ввиду: влево пошла закольцованная труба. На ее верхней части отводы вверх к ПС. Для улучшения циркуляции между вводами ПС можно заузить на один размер перемычки.
    При озвученных мною подключениях верхняя или нижняя подачи роли не играют.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Простите меня тупенького, вот так?

  • Да, так.
    Вы, полагаю, профессионал в своём деле, я же дилетант в другом, (например, смартфоны мне настраивают мои дети:хехе:)так что извинятся не за что.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Спасибо, за совет, никогда бы не подумал что при такой схеме будет нормальная циркуляция в полотенчиках, но еще мне надо научится правильно писать ТЗ. Дело в том что я хочу полотенцесушители М-образные или П-образные, ввиду их дешевизны и большей надежности, а это уже боковое подключение. Схема с петлей при боковом подключении если я правильно понимаю может сработать только если точно знать направление потока, а я не уверен.
    Не сочтите за наглость, но не подскажите оптимальную схему для М-образных смесителей с боковым подключением, при неизвестном(предположительно нижнем) направлении направлении потока?

  • Ещё проще: от левого ПС верхний отвод с подъёмом к стояку, соответственно нижний отвод с занижением не менее 1% туда же. Между ними врезаете второй ПС. Т.о. будет и развоздушивание полотенцесушителей, и гравитационная составляющая теплоносителя.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Т.е. вот так? Байпас же тоже нужен?

  • Байпас нужен только при наличии отсекающих кранов, чтобы при наличии шаловливых ручек не перекрыть общедомовой стояк.
    Схема Ваша витиевата. Всё гениальное- просто, нужно два отвода от стояка влево: верх и низ. Крайний левый ПС подсоединяете к ним, между верхним и нижним отводами врезаете второй ПС. Не забываем про уклоны к стояку чтобы воздух уходил вверх.
    Как бы ещё объяснить при отсутствии навыков в рисовании...От крайнего левого ПС верхняя труба идёт вверх (эскюзьми за тавтологию), нижняя- вниз к стояку. Промежуточный ПС врезается между крайним ПС и стояком.
    Ну и не забываем про ранее сказанный компенсатор теплового линейного расширения стояка в виде "п" образного, либо сильфона.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

    Исправлено пользователем Толмач (14.12.17 21:43)

  • Понял, спасибо огромное. Про уклону тоже понял, я так понимаю уклон и создаёт циркуляцию даже при малом давлении в системе, за счёт гравитации и наверное разности температур воды.

  • Именно разность температур и создаёт т.н. гравитационный насос, ибо более горячая вода менее плотная, соответственно более лёгкая, стремится вверх, в то время как охлаждаясь в ПС и тяжелея, притягаемая планетой Земля, двигается вниз.
    А вообще, мой Вам совет, оплатите услуги профессионала и не забивайте голову никчёмными знаниями, но... обязательно, подпишите договор о гарантии)))

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Обязательно воспользуюсь услугами профессионалов,. А никчемных знаний для меня нет, в конце концов благодаря полученным здесь "никчёмный" знаниям я смогу судить о профессионализме тех кто будет делать разводку до того как ремонт будет закончен, исправить что либо будет как минимум долго и дорого.

  • Привет.

    Как выбрать хороший картридж для однорычажного смесителя? Ну или сам смеситель как выбрать?
    Лет 8 назад купили маме смеситель на кухню, однорычажный, тыщ за 5. Плавный ход, температура и напор воды регулируется просто и легко. Идеал. Хочу повторить.

    Год назад купил себе смеситель на раковину в ванную, где-то за тыщщу. Ход не очень плавный, температура и напор воды регулируется как бы рывками. Приходится несколько раз регулировать ручку, чтобы вода была нужного напора и температуры. Поменял картридж – ничего не изменилось. Попробовал затягивать картридж не так туго – эффекта нет.
    В чём дело? Как правильно добиться результата? Просто покупать дорогой смеситель – ещё не факт, что он будет таким, как надо. Может быть есть какие-то правильные параметры поиска? Ну например: диаметр картриджа, латунь, керамика, шаровый, смазка, итд.

  • а дешевый точно не будет таким как надо.

  • у меня гроховский комплект на ванну простоял 17 лет ( 1999 - 2016 ) ... прокладки стерлись на на двух ( наши не подходят ) собрал из 4-х два установил на ванну а у умывальника самодельные подкапывали... поэтому купил комплект фирмы SWES средней ценовой категории и запасные катриджи ... а китай и иже с ними каждый год можно покупать и еще это чревато аварийными ситуациями и затоплением соседей :dnknow:

    Справедливее всего распределен ум,
    Ведь никто не жалуется на его нехватку...

  • Посоветуйте как и чем заделать свищ на тройничке. Сейчас перебрать нет времени. Тройник похоже чугунный.
    P.S. Это баня. Печь металлическая в обкладке кирпичом. Тройник подключен к регистру горячей воды который установлен внутри печи.

    • Вид снизу из дверки.

    • Вид сверху. Тройник внизу.

    • Доступ только отсюда.

    Что недопустимо в принципе — часто необходимо на практике.

  • Попробуйте качественной холодной сваркой. Учитывая, что давления там практически нет, на некоторое время хватит, а после праздников переберете.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Сталкивался ли кто-то из профи со смесителем для ванны Идис (Питерского изготовления, 5 лет гарантия)?..
    Проблема обозначилась уже давно: подтекает из-под втулки, где узел переключения воды на душ. И что можно сделать. Как-то, непросто всё там устроено.

  • Можно фото?
    P.s. Самый простой вариант поменять дивертор, купив его, например, в "Колорлоне", либо, что более бюджетно, подобрать уплотнительное колечко.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

    Исправлено пользователем Толмач (31.12.17 10:37)

  • Благодарю за совет. Фото нет возможности предоставить. Обыкновенный с виду смеситель...
    Может, посоветуете что-то надёжное и сориентируете по цене? Буду благодарен за пару-тройку вариантов.

  • Вот, такого плана смеситель. Картинку нашёл в Интернете.

    • Вот, такого плана смеситель. Картинку нашёл и Инте

  • Спасибо, тоже склонялся к этому варианту.
    Можете посоветовать качественную высокотемпературную холодную сварку.

    Что недопустимо в принципе — часто необходимо на практике.

  • Дивертора, как отдельной детали, тут нет, т.е. нужно разбирать и смотреть по уплотнению.
    По надёжности советовать не буду, т.к. в последние несколько лет всё поменялось в корне...что то заменилось китайским производством, даже от именитых производителей, что то пошло голимой подделкой(((
    И уж по цене тем более не ориентирую, т.к. занимаюсь монтажом, а не продажами.
    В любом случае удачи Вам в ремонте и с наступающим Новым Годом!

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Благодарю. И Вас, с наступающим Новым Годом!

  • web-страница Интересная инструкция )))

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Здравствуйте!
    Как аккуратно установить водостчетчики?
    Разводка из полипропилена. Счетчики есть и есть немного фитингов.
    Как я себе представляю:
    1. Шаровый кран верхний и два грязевика выкрутить, вкрутить отводы на 90 градусов.
    2. После отводов смонтировать обратно один шаровый кран и грязевики.
    3. Смонтировать счетчики.
    4. Обрезать части труб с заглушками и наваривать муфты. Наваривать придётся прямо на стене.
    5. Накрутить две заглушки.

    Как-то много резьбовых соединений получается, а если нарисовать муфты - это хозяйство кажется уже не разместится.
    (Я не сантехник)

  • Горячий счетчик можно вправо сместить, холодный надо смотреть возможность на уровне пола привариться к трубе, грязевики я бы не трогал

    Лето у нас в Сибири малоснежное, зима слегка дождливая. Остальное межсезонье....
    П.3

  • Вечер добрый!
    Как планируете расстыковывать связку кран/грязевик/полипропиленовая муфта?

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Я надеялся, что трубки немного отгибаются...
    А! Из-за того, что в этих связках нет "америаканок" - придется отрезать?
    Тогда лучше разрезать грязевики...

  • Добрый день

    Уважаемые форумчане, кто-нибудь может что-нибудь сказать об данном конвекторе (или о линейке в целом). Насколько я понимаю сейчас их многие застройщики ставят в новостройки. Стоит ли их менять? Как у них с долговечностью?

  • Из личного опыта. Если топят нормально (температура теплоносителя высокая), то и с конвектором будет тепло, а иногда и жарко (так у меня было в Дискусе).
    Если топят не ахти, то конвектор плохо работает (или не работает совсем), т.к. для того, чтобы он "запарил", нужна минимальная температура теплоносителя 60 градусов.
    Долговечность определяется долговечностью внутренней трубы. Там кроме неё ломаться нечему. ))

  • Надежен как автомат Калашникова, в отличии от, например, тех же стальных панельных, с более именитыми "фамилиями"))
    Если мощность подобрана инженерами от застройщика правильно, а также дизайн устраивает, то и замарачиваться с заменой я бы не стал.
    Правда надо понимать что как конвектор, а все отопительные приборы работают в большей части именно за счёт конвекции, он будет оправдывать себя только при чистых пластинах. В этой связи требует более частого ухода. К слову, если не ошибаюсь, то за счёт более высокого конвективного КПД, а, соответственно, и более "резвой" циркуляции пыли с бактериями отопительные приборы такого типа запрещены к применению в помещениях повышенного санитарного требования, как то детские сады, больницы, дома престарелых и т.д... но тут нужно уточнить, т.к. могу и ошибиться.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Господа сантехники подскажите , можно ли визуально отличить биметаллический радиатор от алюминиевого ? Может пол штампу на секциях ...( там цифры и буквы латинские на каждой секции в виде круглого штемпеля )

  • Можно по вертикальным каналам. На бимитале он больше похож на трубку , приблизительно ДУ 15, а на алюминии более овальный. Фото с торца радиатора посмотреть бы.

  • Жень, теоретически можно, но на сто процентов не уверен. Зависит от производителя и модели. А в чём собственно вопрос? Для чего это нужно?

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • У алюминия снизу стоят пробки на каждой секции, а у биметалла гладкая труба. Сто процентный признак биметалла

  • В ответ на: Для чего это нужно?
    Может заказчик сомневается, что ему поставили именно то, что оплатил.

  • А производитель неизвестен (шильдик есть)? Если известен, сравнить с фото на его сайте. По внешнему виду сделать вывод про люминь, биметалл.

  • Вот жизнь пошла ! Никому работа не нужна ...Попробую здесь поискать ...
    Необходимо сжать гребенки на фото ,начиная от вертикальных стояков, что бы максимально уменьшилась их длинна . Материал - железо . Территориально - ВАСХНИЛ .

  • Просто все умеющие заняты или в отъезде ))

    Предлагаю оштрафовать лето за превышение скорости.

  • Реализация одного проекта в однокомнатной квартире при минимальной автоматике, может кому пригодятся данные решения. К слову, большинство идей от заказчика.
    Вкратце: на входе система от протечек "Нептун", фильтры тонкой очистки FAR 100мкр с функцией обратной промывки на шаровом кране с электроприводом, аналогичный на подключении электроводонагревателя. Два электроклапана Emmeti нормально закрытых на сливах колб фильтров, один на стиральную машинку и четвёртый после термосмесителя FAR гигиенического ручного душа. Так же будет установлена крышка биде со своим подогревом воды и электроуправлением излива. Водоснабжение по коллекторной схеме на немецких трубах Rehau Stabil. Для увеличения места под оборудование применена заниженная инсталяция Geberit с выносной кнопкой слива.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

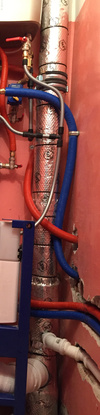

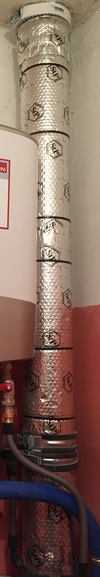

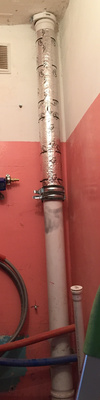

  • Так же был заменён канализационный стояк на малошумный от Rehau с использованием двухкомпонентного шумопоглащающего хомута и противопожарной муфты. Помимо этого для увеличения эффекта шумопоглащения дополнительно применена шумоизоляция Noise Block Pipe.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • В ванной комнате смонтирован термосмеситель скрытого монтажа с отдельным переключателем Hansgrohe.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Рай перфекциониста.

  • Шедевр.
    Техническая красота - она тоже красота!

  • Встал впорос о замене. Чья зона ответственности ? Моя или УК ? ХВС и ГВС.
    За чей счет меняется ?

    Рай на Земле, в Раю и в ...

  • До вводных кранов включительно зона ответственности УК, всё остальное- Ваше.

    Не имеет смысла нанимать толковых людей, а затем указывать, что им делать. Мы нанимаем толковых людей, чтобы они указывали, что делать нам. Стив Джобс

  • Значит запорные краны все таки УК ?
    А нормативный документ есть ?

    Рай на Земле, в Раю и в ...

  • Пункт 5 Правил содержания общего имущества в многоквартирном доме (Постановление Правительства РФ №491 от 13.08.2006г.) :
    "В состав общего имущества включаются внутридомовые инженерные системы холодного и горячего водоснабжения, состоящие из стояков, ответвлений от стояков до первого отключающего устройства, расположенного на ответвлениях от стояков, указанных отключающих устройств, коллективных (общедомовых) приборов учета холодной и горячей воды, первых запорно-регулировочных кранов на отводах внутриквартирной разводки от стояков, а также механического, электрического, санитарно-технического и иного оборудования, расположенного на этих сетях."

    Я пять лет назад бодался с УК Спас-дом по этому поводу.
