расчетать ферму , кто поможет?

ПечатьRSSДеревом

  • нужно расчетать металлоконструкцию для крыши гаража 13*8 метров . фермы должны разположены по длине,

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение расчетать ферму , кто поможет? пользователя grey54rus

    Ширина 13 или 8 метров ?
    Крыша двухскатная ?
    Стены и стойки какие ?
    Нужен только расчет или сами фермы ?

  • Ответ на сообщение расчетать ферму , кто поможет? пользователя grey54rus

    А если найти готовые?
    И вопрос в том, что рассчитать - одно, а подготовить альбом чертежей, который будет принят при сдаче в эксплуатацию - совсем другие деньги:улыб:

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя vikus

    длина фермы 13 метров, надо 7шт
    крыша однаскатная, угол не более10гр
    стены кирпич
    нужен пока только расчет чтобы знать на какую сумму расчитывать при перекрытии металлом (альтернатва плиты п)

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    готовых нет, расчет нужен для того чтобы купить металл и изготовить фермы для гаража в своем доме. ну запаса прочности должно хватить гарантировано.

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Т.е Вы не будете официально вводить здание в эксплуатацию?

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    это мой гараж)

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Эт хорошо:улыб:
    Теперь вопрос - почему нельзя сделать набор из 8 метровых ферм? Наклон кровли можно задать разностью их высоты.

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    а если поперёк (8 метров) положить ПП?

    Alles, was nicht tötet, macht uns stärker

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    гараж пристроен к дому , поэтому у гаража две стены по 8м, а одна 13, ну и чтобы не ставить дополнительно стойки, по 13метровой стене у дома , выбрано такое расположение ферм.

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя mihail72

    нужно прокидывать дополнительные балки, ну и в частном секторе очень много проводов и столбов) затрудняющих работу крана

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Ну, собственно, могу вечером поковырять альбом чертежей для пром. зданий, и дать ферму для 13 м пролета, но:
    1. Металла в нее сжирается больше, чем в набор 8 метровых ферм
    2. Изготовление стоит дороже, поскольку требуется создание узлов стыка (металл идет в хлыстах по 11,7-12 метров)
    Поэтому я бы подумал на установкой вдоль одной из стен дома опор из трубы диам.152, раз уж на стену подвесить фермы не получится.

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    плиты изготавливают и по 9 метров, да и в цене они подешевели!!!

    Alles, was nicht tötet, macht uns stärker

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Сейчас заглянул в ленпроектовский справочник-спецификацию (для укрупненных расчетов), получается, что для перекрытия Ваших 104 кв.м. (13х8) треба порядка 2450 кг. металлоконструкций. Это в чистоте, без самой кровли (дер. обрешетка, настил и т.п.). Значит "грязного" металла (того, что надо закупить) будет тонны 3,5-4, плюс изготовление самих ферм (насколько поню, в прошлом году брали 25-30 тыс. руб за тонну готового изделия, нынче, конечно, подешевле будет, но не знаю насколько).

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    размер 13 метров сложился из 0.7 навес над воротами, 0.4 стена, 10.7гараж, 0.4 стена, 0.5 карниз .
    наклон 10 град надо делать по длине гаража обязательно

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    сварить ферму сам могу, а вот рассчетать какой металл, и в какую геометрию сварить пока немогу.

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Тогда может взять стандартную 12 метровую ферму? всякие доп. навесы можно чуть уменьшить, либо сколхозить потом. (например задний навес сделать на консоли, прикрепленной к стене).
    В любом случае, 7 ферм Вам не нужно. Делается 2 фермы (с доп. нагрузкой 2,4 тн/п.м.) и дополнительно связывается балками, по которым ведется обрешетка. Одна ферма ставится в 1 м от стены дома, вторая - в 1 м от середины гаража, край связей будет опираться на стену.
    Если хотите сделать несколько ферм, рассчитывая, что их можно сделать "похлипче", то ничего не выйдет. Даже если ферма L=12 будет держать свой вес, то ее масса будет в районе 400-500 кг/шт., а масса фермы L=12 на 2,4 тн будет около 850 кг., значит на 7 ферм вы потратите лишних 600 кг металла, да еще и получите худшие характеристики крыши по нагрузке (в снежный год крыша вообще рухнуть может).

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя mihail72

    строю для себя, поэтому сиюминутную экономию не рассматриваю, поэтому вариант из пп пока отложен .

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    грамотно, поэтому и повесил пост, чтобы услышать специалиста.

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    В ответ на: Тогда может взять стандартную 12 метровую ферму
    что такое стандартная 12 метровая ферма?

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Стандартная, значит списанная прямо из альбома, без переделок. Длины таких ферм кратны 3 (6м, 9м, 12м, 18 м, 24 м, 30 м) откуда будет и "стандартный" шаг прогонов - 1,5 м и 3 м.

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    Если дам узлы для вот такой фермы из квадратной трубы - сможете реально сами сварить?

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    Совсем забыл дать сортамент фермы :смущ:
    1. Труба 140х140х5 - 24 п.м.,
    2. Труба 100х100х4 - 27,8 п.м.
    3. Лист (3пс) 6 мм - 0,78 кв.м.
    С учетом "обрези" треба брать:
    1. 24 п.м
    2. 36 п.м
    3. 1 кв.м.
    Электроды - добавить по вкусу :улыб:
    Вес готовой фермы - 890 кг., вес металла на нее - 1020 кг.

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    Делается 2 фермы (с доп. нагрузкой 2,4 тн/п.м.) и дополнительно связывается балками, по которым ведется обрешетка. Одна ферма ставится в 1 м от стены дома, вторая - в 1 м от середины гаража, край связей будет опираться на стену.
    для этой схемы перекрытия изготавливаю две фермы как в преклепленном файле, тто у меня вопрос чем перекрывать расстояние между фермами там получаеться 3.5 метра? у нас делитантов по плану было фермы через метр на них сверху доска 50, и гофралист....... или я не так планировал?

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Между фермами будет 4 м. Перекрывается прогонами из швеллера 18П (он кладется "на бок") с шагом 1,5 м. Т.е. нужно еще около 1400 кг швеллера. А уже поверх будет доска 50-ка.
    Позже выложу чертежи узлов.

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

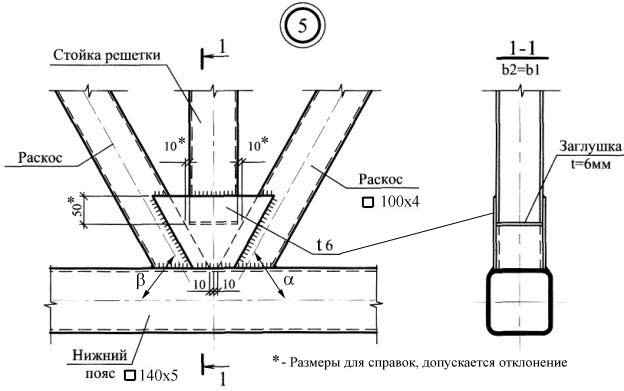

    Итак, выкладываю чертежи узлов
    Углы a и b рассчитываются индивидуально с учетом общего угла наклона фермы (верхнего и нижнего поясов относительно горизонта). Угол наклона не должен превышать 10% (т.е. 6 градусов)

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    Еще узел

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    Еще узел

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

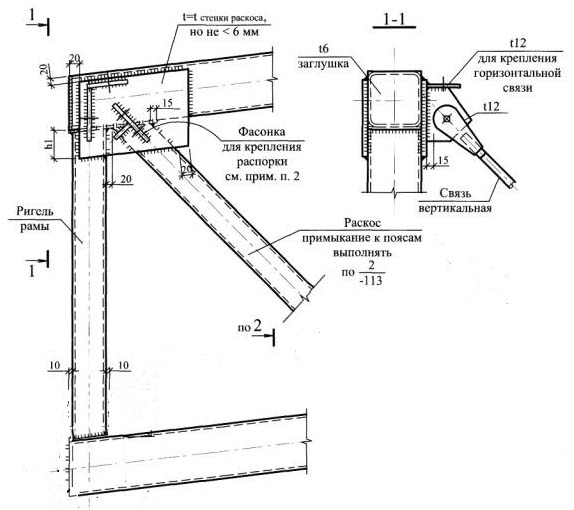

    Узел на краю фермы. С двух сторон фермы выполняется зеркально, по диагонали
    Узел крепления вертикальных связей выполнять не обязательно, это для пром. зданий нужно.

    Исправлено пользователем DEF6 (04.06.09 22:05)

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя DEF6

    узлы понятны, высоту фермы . как я понимаю, надо брать от стандартной?

    с тех пор как древние финикийцы придумали деньги, благодарить стало намного проще

  • Ответ на сообщение Re: расчетать ферму , кто поможет? пользователя grey54rus

    Да. Габариты фермы даны на общем чертеже.
    PS обращу Ваше внимание, что ригель варится перпендикулярно плоскости горизонта, а стока - перпендикулярно оси пояса фермы

    Исправлено пользователем DEF6 (05.06.09 10:33)
